高壓絕緣墊、絕緣膠墊簡介：
加強工作人員對地絕緣，由特殊橡膠制成的橡膠墊。絕緣膠墊又稱為絕緣膠板，絕緣橡膠墊，絕緣毯，絕緣橡膠墊等。具有較大體積電阻率和耐穿的膠墊，用NR，SBR和IIR等絕緣性能優良的非極性橡膠制造，用于配電等工作場合的臺面或鋪地絕緣材料。
絕緣膠墊外觀：
斑痕或凹凸不平：深度或高度不得超過膠墊厚度公差；氣泡：每平方米內，面積不于1cm2的氣泡不超過5個，任意兩個氣泡間距離不小于40mm；雜質：深度及長度不超過膠墊厚度不小于40mm；邊緣不齊或海綿狀：寬度不超10mm，長度不超過膠墊總長的1/10；裂紋：不允許有.
高壓絕緣墊、絕緣膠墊規格：
（1）按照電壓等級可分5kv,10kv,20kv,25kv,35kv

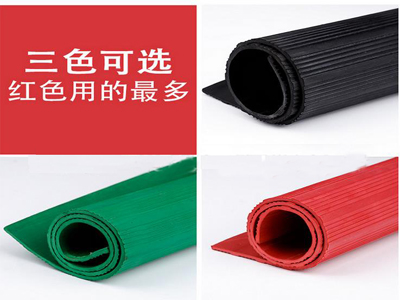

（2）按顏色可分為：黑色膠墊，紅色膠墊，綠色膠墊

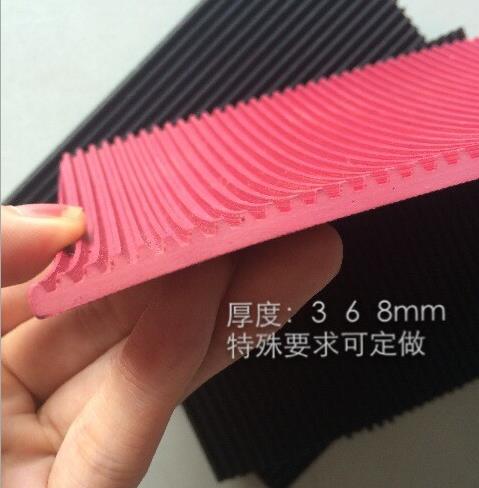

（3）按厚度可分為：3mm, 5mm,6mm,8mm,10mm,12mm.
（4）寬度有;1m,1.2m,1.5m ?標準寬為1m,一卷的長度分為5米和10米長。
紅色高壓絕緣墊、絕緣膠墊技術參數：
1.按照電壓等級可分為：
(1)5KV絕緣膠墊
技術參數：厚度3mm;顏色紅，黑，綠;比重：5.5KG/m2
(2)10KV絕緣膠墊
技術參數：厚度5mm;顏色紅，黑，綠;比重：9KG/m2
(3)15KV絕緣膠墊
技術參數：厚度5mm;顏色紅，黑，綠;比重：9KG/m2
(4)20KV絕緣膠墊
技術參數：厚度6mm;顏色紅，黑，綠;比重：11KG/m2
(5)25KV絕緣膠墊
技術參數：厚度8mm;顏色紅，黑，綠;比重：14.5KG/m2
(6) 30KV絕緣膠墊
技術參數：厚度10mm;顏色紅，黑，綠;比重：18KG/m2
(7) 35KV絕緣膠墊
技術參數：厚度12mm;顏色紅，黑，綠;比重：21.6KG/m2
紅色高壓絕緣墊、絕緣膠墊使用范圍及存儲：
廣泛應用于變電站、發電廠、配電房、試驗室友以及野外帶電作業等使用。一般防靜電絕緣橡膠墊、阻燃橡膠墊、絕緣膠墊應儲存在干燥通風的環境中，遠離熱源，離開地面和墻壁20cm以上。避免受酸堿和油的污染，不要露天防止避免陽光直射。
絕緣膠墊：氣味小，彈性強，絕緣性優越，外表光澤度好表面光滑拉伸度好。
絕緣膠墊\絕緣膠板\絕緣橡膠板\絕緣毯\絕緣墊特點：物理機械性能良好，具有優良的絕緣性能，可在干燥的-35~+100℃空氣中介電系數要求高的環境中工作，通過43KV測試，正常工作在660V的狀態下。
外觀及規格尺寸要求：斑痕或凹凸部分的深度或高度不得超過膠板厚度公差，氣泡每平方米內，面積不于1cm2的氣泡不超過5個，任意兩個氣泡間距離不小于40mm，其中雜質深度及長度不超過膠板厚度不小于40mm，膠墊邊緣不齊或海綿狀部分寬度不超10mm，長度不超過膠板總長的1/10，并且不允許有裂痕。
貯存：絕緣墊應儲存在干燥通風的環境中，遠離熱源。
絕緣膠墊質量標準：外觀斑痕或凹凸不平：深度或高度不得超過膠墊厚度公差；
氣泡：每平方米內，面積不于1cm2的氣泡不超過5個，任意兩個氣泡間距離不小于40mm；
雜質：深度及長度不超過膠墊厚度不小于40mm；
邊緣不齊或海綿狀：寬度不超10mm，長度不超過膠墊總長的1/10；
裂紋：不允許有
3國家標準HG2949-1999《電絕緣橡膠板》標志規定
項目：工頻耐壓試驗
周期：1年
要 求：
電壓等級 /工頻耐壓/ 持續時間
高壓 /15 kV/ 1min
低壓 /3.5 kV/ 1min
說明：使用于帶電設備區域
絕緣膠墊試驗接線圖
試驗時先將絕緣膠墊上下鋪上濕布或金屬箔，并應比被測絕緣膠墊四周小200mm，連續均勻升壓至表8規定的電壓值，保持1min，觀察有無擊穿現象，若無擊穿，則試驗通過。試樣分段試驗時，兩段試驗邊緣要重合。
高壓絕緣墊可根據客戶要求專門訂做不同尺寸，不同顏色，安全施工絕緣墊。絕緣墊膠板具有較大體積電阻率和耐電擊穿的膠板。用NR，SBR和IIR等絕緣性能優良的非極性橡膠制造。絕緣墊用于配電等工作場合的臺面或鋪地絕緣材料。國家標準：本產品主要適用于變電所、發電廠、配電房等。
