功 能
|
高壓線路核相、頻率、相位、相序、驗電無線測試
|
|
電 源
|
主 機：DC9V，6節5號堿性電池LR6；探測器: 鋅錳干電池6F22、9V
|
|
核相方式
|
接觸式核相：35kV以下的裸導線或220kV以下具有絕緣外皮的導線可以接觸導線核相

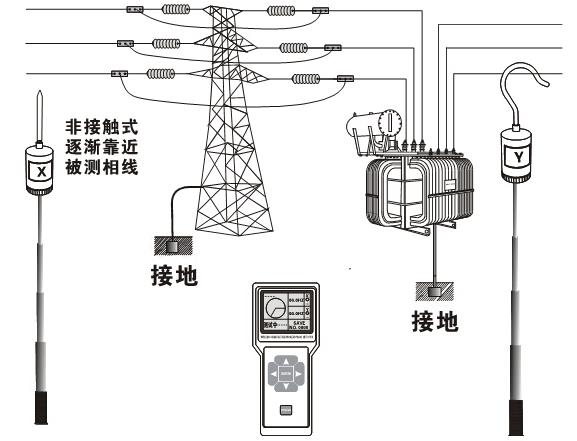

非接觸式核相：當裸線路電壓超過35kV時，必須采用非接觸測試，探針逐漸靠近導線核相
|
|
傳輸距離
|
無線傳輸，直線傳輸距離約30米
|
|
相別定性
|
同相:－25°～25°；異相: 95°～145°和215°～265°
|
|
核相電壓
|
200V～220kV
|
|
相位量程
|
0.0°～360.0°；精度：≤±12°；分辨率：0.1°
|
|
頻率量程
|
45.0Hz～65.0Hz；精度：≤±2Hz；分辨率：0.1Hz
|
|
發射頻率
|
433MHz、315MHz
|
|
LCD
|
3.5寸彩屏；顯示域：71mm×53mm
|
|
相位指示
|
相量圖及數字同時顯示
|
|
電源指示
|
探測器具有綠色電源指示燈
|
|
工作指示
|
核相時探測器具有聲光指示功能，紅色雙閃燈指示和“嘟--嘟--嘟”蜂鳴聲
|
|
顯示速率
|
2次/秒
|
|
數據存儲
|
9999組(掉電或更換電池不會丟失數據)
|
|
液晶背光
|
可調亮度，適應不同使用環境
|
|
自動關機
|
開機約5分鐘儀表將自動關機
|
|
電池電壓
|
當電池電壓降到7.2V±0.1V時，電池電壓低符號顯示，提醒更換電池，此時測量的數據同樣是準確的。
|
|
額定電流
|
探測器：30mA max；主機：150mA max
|
|
儀表質量
|
儀器：950g(含電池)；包裝及絕緣桿的總質量：約3.0kg
|
|
儀器尺寸
|
主機195mm×100mm×45mm；探測器290mm×250mm×80mm
|
|
絕緣桿長度
|
最大直徑Φ38mm；長度：縮態為1050mm；伸態為4850mm
|
|
絕緣試驗
|
絕緣桿拉伸后兩端：AC 220kV/rms
主機、探測器：AC3700V/rms(外露金屬與塑料外殼間)
|
|
外界干擾
|
無特強電磁場；無433MHz 、315MHz同頻干擾
|
|
工作溫濕度
|
-10℃～40℃；80%rh以下
|
|
存放溫濕度
|
-20℃～60℃；70%rh以下
|
|
防護等級
|
IP63
|
|
適合安規
|
GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
|
|
符合IEC61481－A2；2004；IEC 61243－1 ed.2:2003標準
|
|

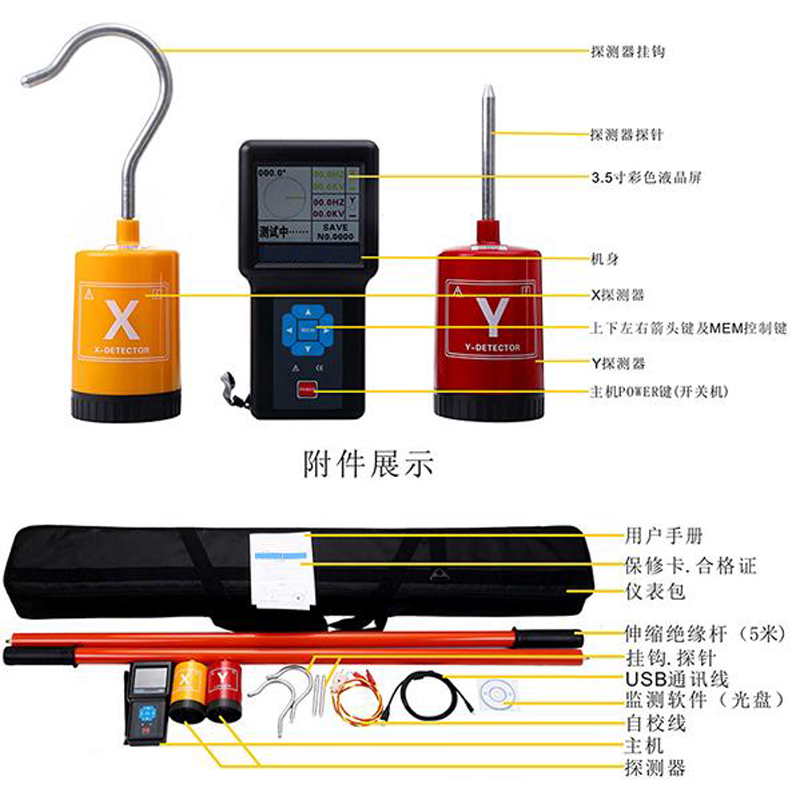

隨機附件
|

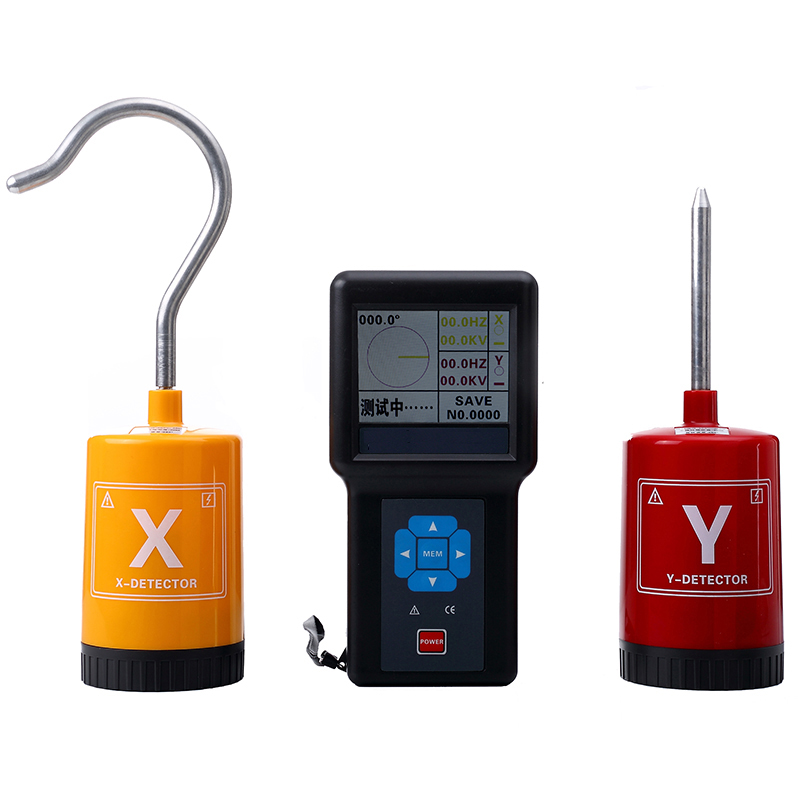

主機1件、探測器2件、探針2件、探勾2件、絕緣桿2件、軟件光盤1件、USB數據線1根、LR6電池6個、6F22電池2個、檢驗線1條、工具包1件
|
